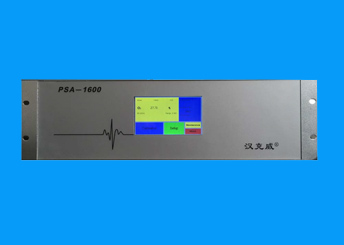

PSA-1600 系列气体分析仪
PSA-1600 系列分析仪采用简洁实用的软件平台，可搭载不同类型传感器，包括：机械顺磁氧、热导、红外、原电池，库伦法，氧化锆和激光法。 |
|
| |
|
 |
|
仪器特点：
● 操作简便
● 维护量低
● 高精度
● 高稳定性
|
|
|
|
| |
|
|
|
| |
|
| 测量对象 |
测量原理 |
测量范围 |
规格 |
| 高纯氧气 |
机械磁氧 |
98-100% （带压力补偿） |
PM1 |
| 常量氧 |
0-100%间任意设定 |
PM2 |
| 微量氧 |
电化学 |
0-10,100,1000 ppm |
EC1 |
| 微量氧 |
库伦法 |
0-10,100,1000 ppm |
KU1 |
| 微量氧 |
氧化锆 |
ppm 到21% |
ZR1 |
| 氧中氩 |
热导* |
0-100%间任意设定 |
ATCO |
| 氮中氩 |
0-100%间任意设定 |
ATCN |
| 氩中氢 |
0-100%间任意设定 |
HTCA |
| 二氧化碳 |
红外* |
2000ppm 到百分浓度 |
IR |
| 一氧化碳 |
ppm 到百分浓度 |
IRCO |
| 甲烷 |
ppm 到百分浓度 |
IRCH4 |
| 乙炔 |
TDLAS* |
0-2ppm |
TDC2H2 |
| 甲烷 |
0-5ppm |
TDCH4 |
| * 其它组分和量程范围请咨询厂家。 |
|
|
| |
|
|
|
| |
|
| 测量气体 |
高纯氧 |
常量氧 |
微量氧(原电池/库伦法) |
微量氧(氧化锆) |
| 量程 |
98-100% O2 （带压力补偿） |
0-100% O2 之间任意设定 |
0-10,100,1000 ppm O2 |
0-21% 0-10 ppm O2 (最小) |
| 精度 |
±0.03% |
±0.1% |
±2% 满量程 |
＜0.1ppm O2 |
| 响应时间（T90） |
＜10秒 |
＜10秒 |
＜30秒 |
＜5秒 |
| 量程漂移 |
±0.05% /周 |
±0.1% /周 |
±0.1% /周 |
＜1% 读数 /周 |
| 进口压力 |
5 psi ±3 psi |
5 psi ±3 psi |
5 psi ～30 psi |
5 psi ±3 psi |
| 样气流量 |
100 - 200 ml/min |
50 - 200 ml/min |
500–2500 ml/min |
100 - 500 ml/min |
|
|
| |
|
|
|
| |
|
| 测量气体 |
氩气 |
氢气 |
二氧化碳 |
一氧化碳 |
甲烷 |
| 量程 |
0-100% 0-1% （最小） |
0-100% 0-1% （最小） |
0-100% 0-1000 ppm（最小） |
0-50% 0-1% （最小） |
0-100% 0-1% （最小） |
| 精度 |
< ±1% |
< ±1% |
| 响应时间（T90） |
＜5秒 |
＜6秒 |
| 零点漂移 |
< 1% /周 |
< 2% FSD/周 |
| 量程漂移 |
< 1% /周 |
< 2% FSD/周 |
| 进口压力 |
10 psi |
5 psi ±3 psi |
| 样气流量 |
1000-1300 ml/min. |
50-200 ml/min. |
|
|
| |
|
|
|
| |
|
| 信号输出 |
隔离 4-20mA，故障报警、浓度报警输出各一路 |
| 显示屏 |
4位液晶显示 |
| 管路连接 |
进气：1/8 英寸，出气：1/4 英寸，SWAGELOK 卡套接头 |
| 供电电源 |
90VAC-264VAC / 47-63 Hz; 功率：< 50VA |
| 环境温度 |
0-55℃ |
|
|
| |
|
|
|
| |
|
 |
|
